多點鎧裝熱電偶（阻）

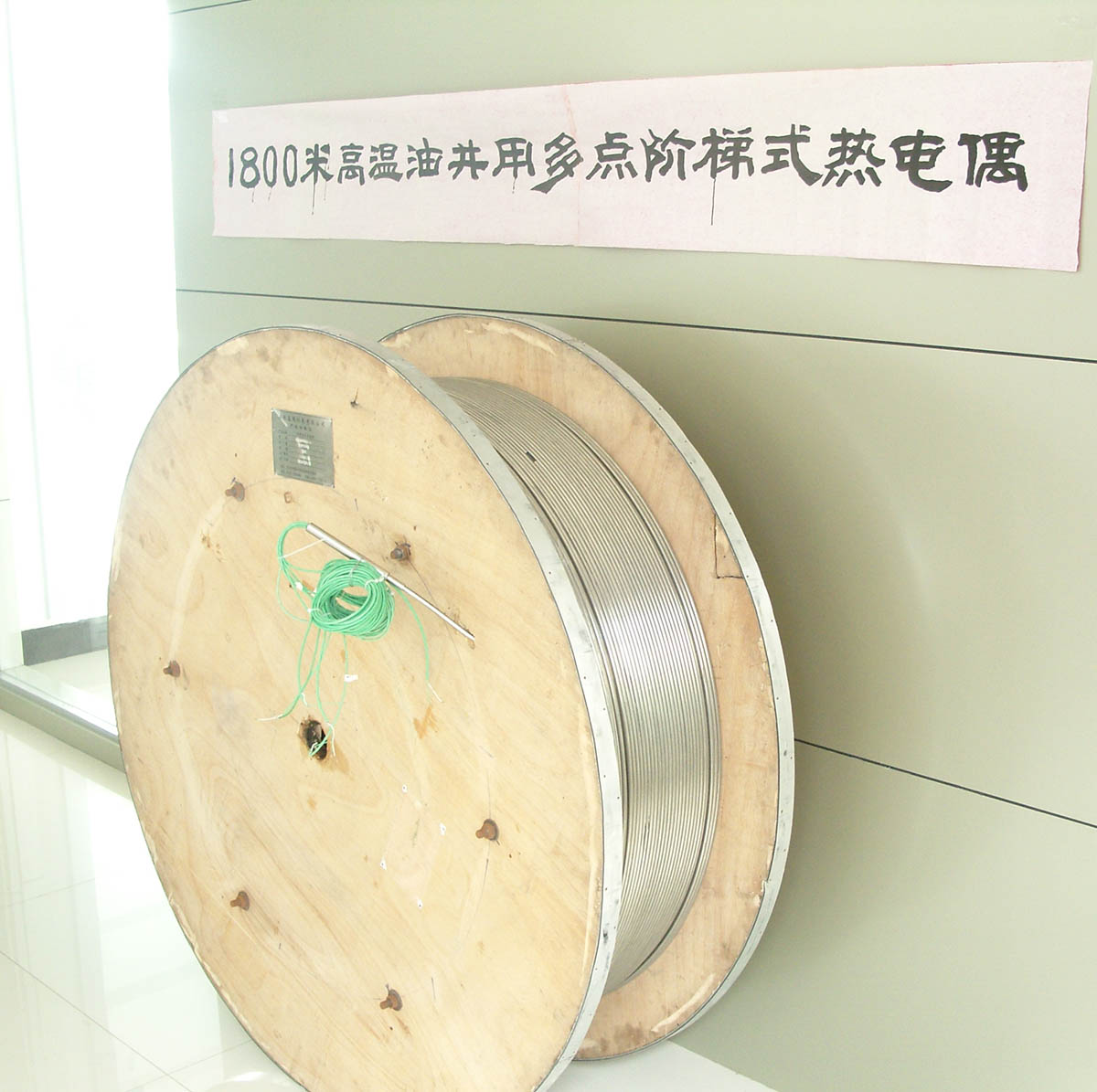

油井用多點階梯式超長鎧裝熱電偶：

《油井用多點階梯式超長鎧裝熱電偶》是本公司歷經五年開發的新產品。是由多支芯線鎧裝熱電偶組合于一支不銹鋼管內，經模具壓實變徑的堅實整體。整機是由外套管、內芯鎧裝熱電偶、接線盒、補償導線組成。多支熱電偶成階梯式分布，全長可達2000米。具有耐壓、可撓、高不滲透、高不燃性、耐輻射、高強度、安全防爆、安裝方便、使用壽命長等優點。是一項從設計到安裝都得到專業技術支持的完整體系。該產品專用于深度油井縱向溫度梯度的測量，也可用于氣井、地?zé)嵘罹v向溫度梯度的測量。本產品執行Q/XG18823-2009 《高溫油井用多點階梯式超長鎧裝熱電偶》企業標準。

1  外觀質量

表面應平整、光亮，無折痕、無毛剌、無裂縫、無夾雜物，無肉眼可分辨的劃痕；

2 結構及尺寸（圖3示）

  a） 測溫點N：N可以根據用戶需要設計，目前市場N取5～7的較多。

  b） 總長度L：L=LN+1（m），LN為最長測溫點熱電偶的長度，可根據用戶需要設計。

  c） 延長型補償導線：多芯，長度可根據需要設計。" width="644" height="266" alt=""/>

  d） 外徑D為6～8mm,允差為D±0.1D。

  e） 各測溫點長度Lx可根據用戶需要和油井深度設計，允差為lx±0.5（m）。

  f） 熱端結構：絕緣型。

  g） 冷端結構：簡易型

3  分度號

     K 型（根據需要可以采用其他分度號）。

4  測溫范圍：-40 ～ 600℃

5  熱電動勢及允差

 熱電動勢應符合GB/T 16839.1  熱電偶分度表的要求

允差應符合GB/T 16839.2 允差的規定。

Ⅰ級：±（2.5℃或0.75%t）；Ⅱ級：±（1.5℃或0.4%t）

6  絕緣電阻

  a)  室溫絕緣電阻：不小于1000 MΩ/ m

  b)  高溫絕緣電阻：不小于3 MΩ/ 支

7  外套管完整性

產品整體浸泡在室溫水中60分鐘后，其絕緣電阻無變化。

8  材料

  a)  內芯鎧裝熱電偶應符合GB/T 18404技術要求

  b)  外保護管材質為316L,其材質應符合相關標準要求。
