壓力表

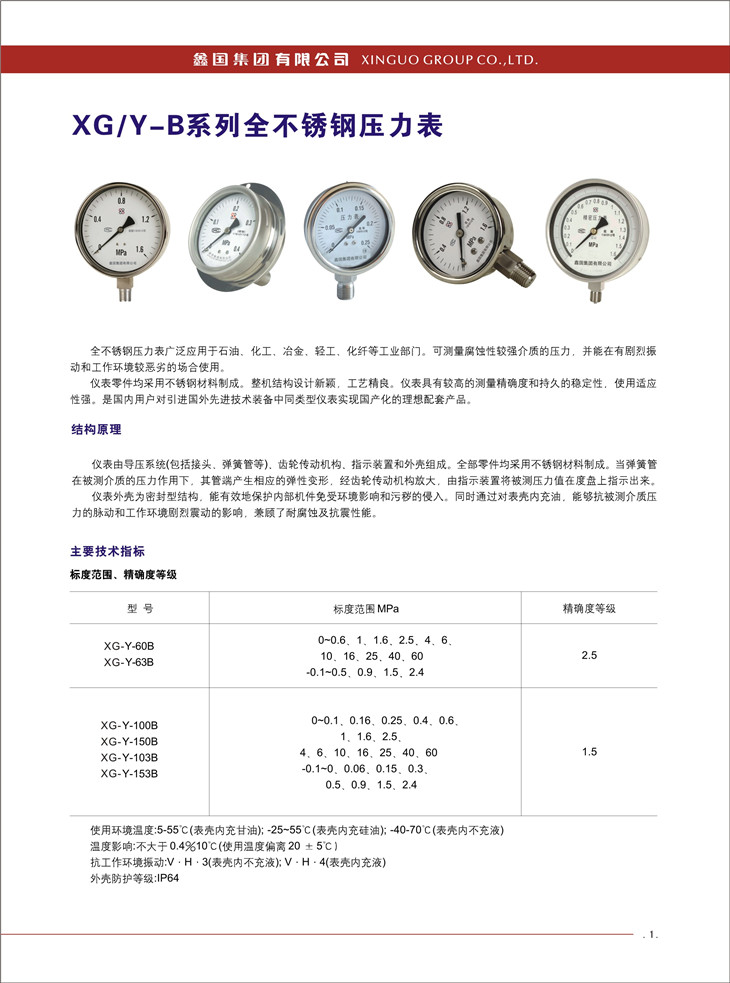

XG / Y- B 系列全不銹鋼壓力表：

全不銹鋼壓力表廣泛應用于石油、化工，冶金，輕工、化纖等工業部門。可測量腐蝕性較強介質的壓力，并能在有劇烈振動和工作環境較惡劣的場合使用。

全不銹鋼壓力表零件均采用不銹鋼材料制成。整機結構設計新穎，エ藝精良。儀表具有較高的測量精 確度和持久的穩定性，使用適應性強，是國內用戶對引進國外先進技術裝備中同類型儀表實現國產化的理想配套產品。

結構原理：

全不銹鋼壓力表由導壓系統（包括接頭，彈簧管等），齒輪傳動機構，指示裝置和外殼組成。全部零件均采用不銹鋼材料制成，當彈簧管在被測介質的壓力作用下，其管端產生相應的彈性變形，經齒輪傳動機構放大，由指示裝置將被測壓力值在度盤上指示出來。全不銹鋼壓力表外殼為密封型結構，能有效地保護內部機件免受環境影響和污穢的侵入，同時通過對表殼內充油，能夠抗被測介質壓力的脈動和工作環境劇烈震動的影響，兼顧了耐腐蝕及抗震性能。

使用環境溫度：5-55℃（表殼內充甘油）；-25-55 ℃ （表殼內充硅油）；-40-70℃（表殼內不充液）

溫度影響：不大于0.4%/10C（使用溫度偏離20±5℃ ）

抗工作環境振動： V · H ·3（表殼內不充液）； V · H ·4（表殼內充液）

外殼防護等級：IP64
